SPEED-X1一體式走航式ADCP
1）一體式ADCP，內部集成900MHZ通訊電臺、內置GPS、內置鋰電池的多頻走航式ADCP，只需要一個開關打開工作，沒有任何連接電纜。
2）傳統測量方法是采用靜態方式，無論是人工船測、纜道測量等等，儀器總是固定于所測垂線上進行測量，而ADCP是動態測量方法，隨測量船只運動過程中進行測量，不受河寬的限制。
3）?傳統方法的測流斷面通常要求垂直于河岸，而ADCP測量過程中不要求測流斷面垂直于河岸，船的航行軌跡可以是斜線或曲線。
4）適合巡測，單一工作模式（適用于所有的河道），測量歷時短，只需幾分鐘；可以在淺水中測流，最小水深可為0.3m，最小流速可為1cm/s；可以測得三維的流速分量。
B.走航式ADCP系統組成
SPEED-X1一體式走航式ADCP系統組成如下：

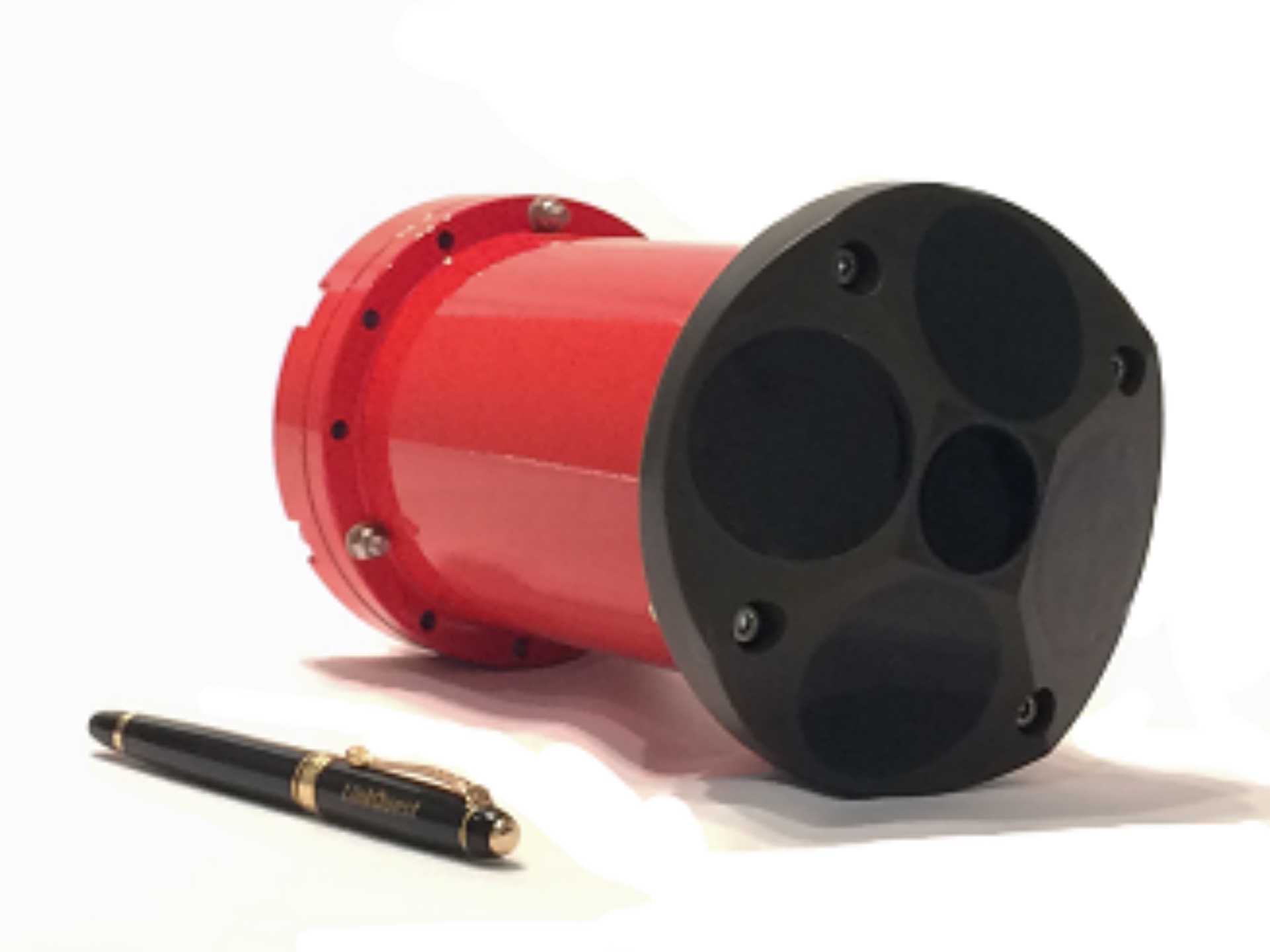

（1）走航式ADCP探頭：系列智能多頻調頻型走航式ADCP
工作頻率：0.5MHZ;0.6MHZ;0.7MHZ
內部集成900MHZ通訊電臺、內置GPS、內置鋰電池）

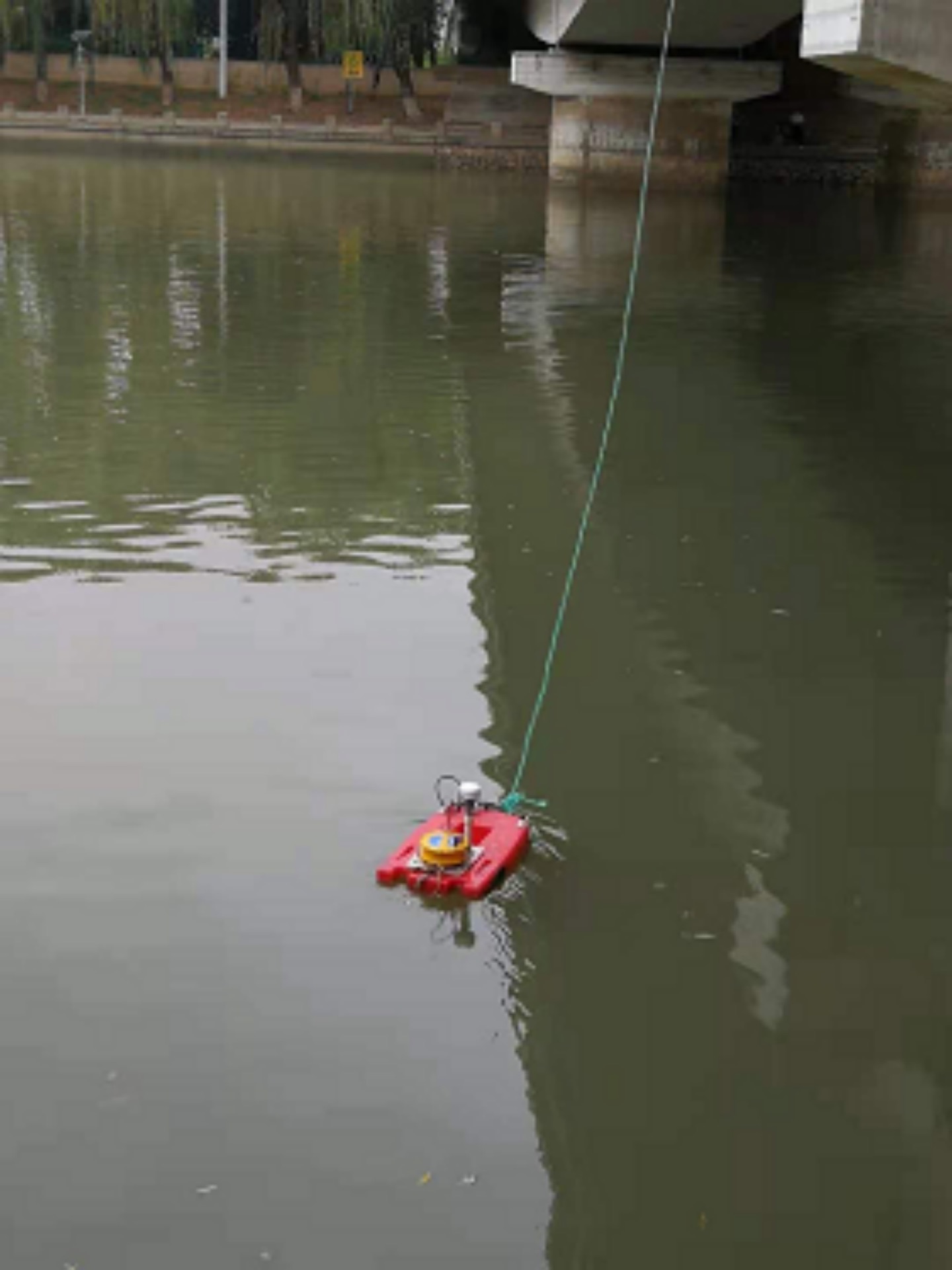

（2）進口工程塑料三體船：連體式三體船。
要求船體應有支持ADCP、GPS、無線電臺等設備安裝配套使用的孔位、基座、安裝支架。
船體采用低阻力設計；
無動力三體船船體要求耐磨抗碰撞且不老化變質，船體組裝支架、緊固件為鋁合金或不銹鋼材料，配牽引鋼絲繩；
適應最大流速：4.0米/秒及以上。
無動力三體船整體尺寸及重量（方便小轎車攜帶）：
長≤0.8m；寬≤0.5m；凈重≤5kg。
（3）電腦終端：
（4）配套軟件：中文界面，原裝軟件可以在測量結束后可直接輸出包括標
準國家標準“測驗成果記載表”及水文南方片“實測流量成果表”。
A. SPEED-X1一體式走航式ADCP的特點
1）一體式ADCP，內部集成900MHZ通訊電臺、內置GPS、內置鋰電池的多頻走航式ADCP，只需要一個開關打開工作，沒有任何連接電纜。
2）傳統測量方法是采用靜態方式，無論是人工船測、纜道測量等等，儀器總是固定于所測垂線上進行測量，而ADCP是動態測量方法，隨測量船只運動過程中進行測量，不受河寬的限制。
3） 傳統方法的測流斷面通常要求垂直于河岸，而ADCP測量過程中不要求測流斷面垂直于河岸，船的航行軌跡可以是斜線或曲線。
4）適合巡測，單一工作模式（適用于所有的河道），測量歷時短，只需幾分鐘；可以在淺水中測流，最小水深可為0.3m，最小流速可為1cm/s；可以測得三維的流速分量。
B.走航式ADCP系統組成
SPEED-X1一體式走航式ADCP系統組成如下：
（1）走航式ADCP探頭：系列智能多頻調頻型走航式ADCP
工作頻率：0.5MHZ;0.6MHZ;0.7MHZ
內部集成900MHZ通訊電臺、內置GPS、內置鋰電池）
（2）進口工程塑料三體船：連體式三體船。
要求船體應有支持ADCP、GPS、無線電臺等設備安裝配套使用的孔位、基座、安裝支架。
船體采用低阻力設計；
無動力三體船船體要求耐磨抗碰撞且不老化變質，船體組裝支架、緊固件為鋁合金或不銹鋼材料，配牽引鋼絲繩；
適應最大流速：4.0米/秒及以上。
無動力三體船整體尺寸及重量（方便小轎車攜帶）：
長≤0.8m；寬≤0.5m；凈重≤5kg。
（3）電腦終端：
（4）配套軟件：中文界面，原裝軟件可以在測量結束后可直接輸出包括標
準國家標準“測驗成果記載表”及水文南方片“實測流量成果表”。
C. SPEED-X1走航式ADCP功能
系統可以實現以下功能：
（1）可有條件實時監測計算河流、河口、天然溪流和水工渠道局部流量和總流量。
（2）不間斷的連續航行方式從河岸沿任意路徑駛向對岸即可測得流量。
（3）同時直接測出斷面的流速剖面、河道斷面、不擾動流場、生成測量報表、自動智能切換測量頻率。
（4）根據水深、流速大小而自動智能調整和切換工作模式，工作頻率，獲
取最佳測流精度。
（5）具有定層測量流速功能，支持對指定深度端的“流速” 、“流量”以及“流向”的測量。
D. SPEED-X1走航式ADCP參數
1.1剖面范圍和深度
1.1.1. 頻率：0.6MHz、0.7MHz、0.5MHz及自動寬頻調整
1.1.2. 專用中央測深：不低于 100m
1.1.3. 盲區（流量零盲區）：不劣于 0.1m
1.1.4. 工作模式：智能調頻型
1.2流速規格
1.2.1 精度：不劣于 0.25%±2.0mm/s
1.2.2 單元尺寸：可依據設置水深自動調節
1.2.3 最大流速：不劣于±10.28m/s
1.2.4 水面下測量流速分層：水深＜2米 46層,每層0.025米；
水深＞2米 最多170層，每層0.1m～4m
1.2.5 最大發呼頻率：不劣于 2個/s
1.2.6 可以任意選定某一層測量水流速及流量
1.2.7 流速剖面大于等于80米
1.3功耗
1.3.1 最大功率傳輸：20瓦
1.3.2 低功耗傳輸：6瓦
1.3.3 接收模式：0.9瓦
1.3.4 休眠模式：2.5毫瓦
1.4硬件
1.4.1 傳感器：不低于 5波束
1.4.2 波束角：流速波束 22度 波束開角：1.4度
1.4.3 殼體材料：陽極氧化鋁
1.4.4 通訊：RS232或 RS422，配接無線電臺或藍牙
1.4.5 內部存儲卡：不低于 8Gb
1.4.6 可擴展工作模式：連續模式、休眠模式
1.5底跟蹤
1.5.1 最大深度:不低于 100m
1.5.2 最小深度：0.1m
2.儀器內置不少于 1GB的大容量存儲器與流量計算處理模塊，儀器自動計算流量和輸 出流量數據，不須外部軟件參與流量計算。在測驗過程中，與外部
控制軟件斷開通訊仍然可以正常測流。
3.儀器內置溫度，羅盤，傾斜計
1) 溫度傳感器：精度：±0.1 ℃，分辨率：0.01 ℃。
2) 羅盤、 傾斜度傳感器：測量范圍：±360?，準確度：航向好于
±2? 縱傾/橫搖好于±1?。
4.使用軟件可在 windows 下運行，操作簡便，可同時顯示航跡，地形，流
速剖面，流量分布，流速分層等數據或者圖表。
5. ADCP軟件無需其它后處理軟件即可根據用戶要求自動生成流速流量等
報表。軟件及 ADCP具備定層流速測量功能并支持多格式數據處理，滿足
研究人員的特殊需求。支持 ASCII碼的文本文件的輸出，可用 Excel 打
開文件。
6. 支持內置 GPS。
7. ADCP需采用連體式三體船。
要求船體應有支持ADCP、GPS、無線電臺等設備安裝配套使用的孔位、基座、安裝支架。
船體采用低阻力設計；
無動力三體船船體要求耐磨抗碰撞且不老化變質，船體組裝支架、緊固件為鋁合金或不銹鋼材料，配牽引鋼絲繩；
適應最大流速：4.0米/秒及以上。
無動力三體船整體尺寸及重量（方便小轎車攜帶）：
長≤0.8m；寬≤0.5m；凈重≤5kg。
8． 線通訊要求
實現與電腦等終端通訊，無線電臺，或者直連電纜等，但通訊距離必須
滿足日常測量需求。
無線電臺數據通訊/電源模塊工作頻率900MHz
無線通訊距離要求 1000米以上
9. ADCP及無線電臺電源主要性能和技術指標：
電源： 12～18VDC；電池： 采用鋰電池供電，可直接供電給ADCP主機、無線通訊設備，供電時間≥7h。提供配套的220V外接電源適配器和電池充電器，電池充滿時間≤4h。
