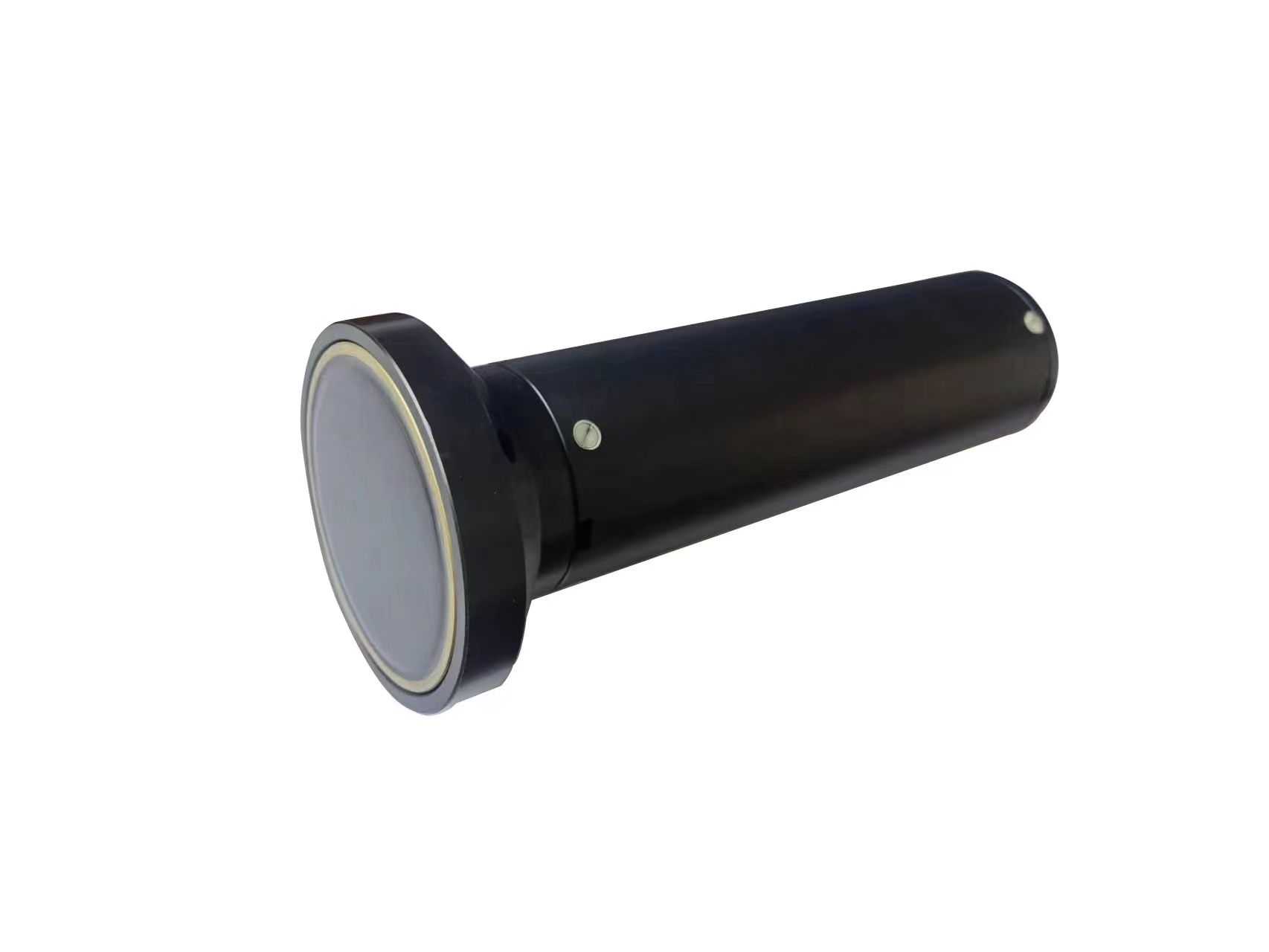

水平 底坐式 浮船式H(V)-ADCP

水平底坐式浮船式H(V)-ADCP

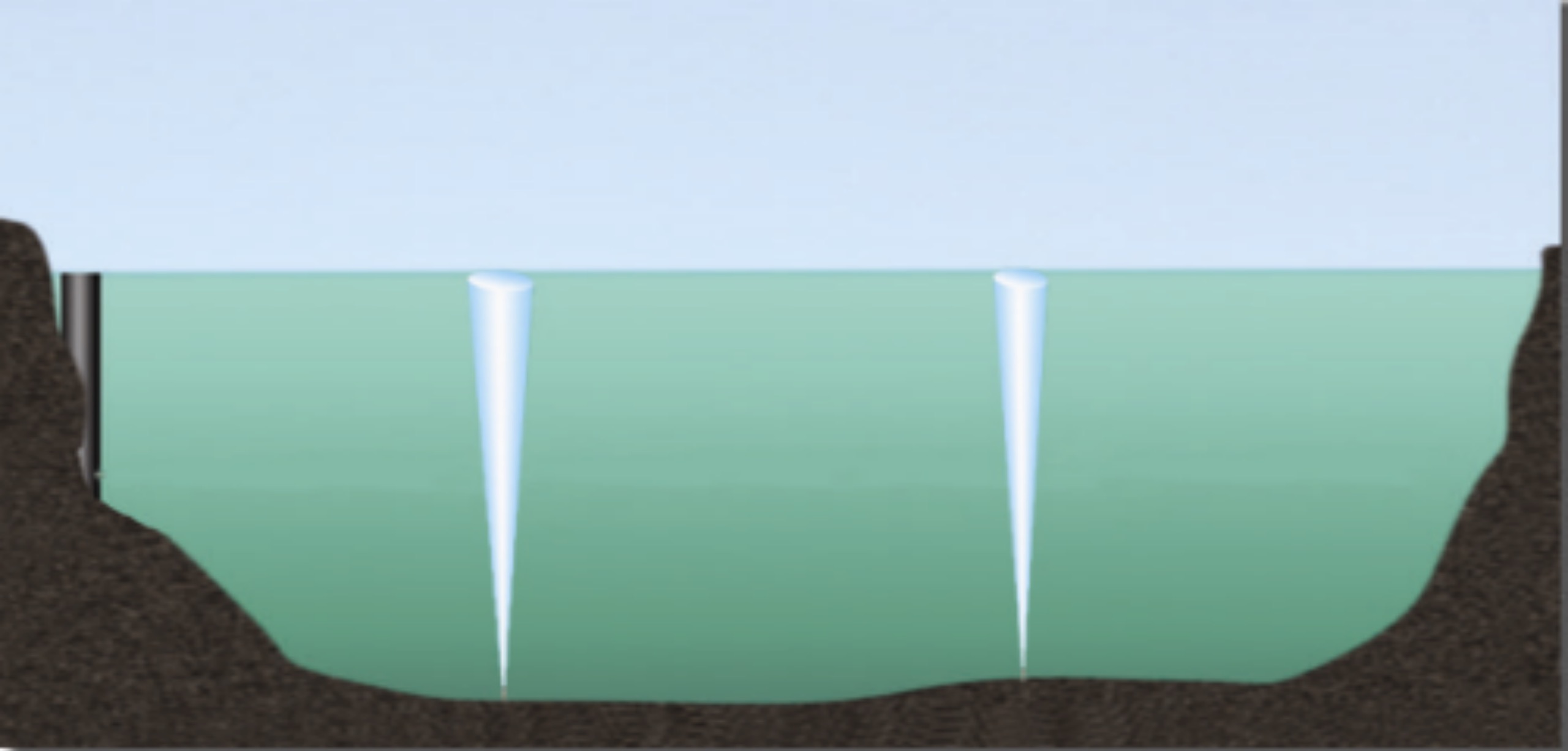

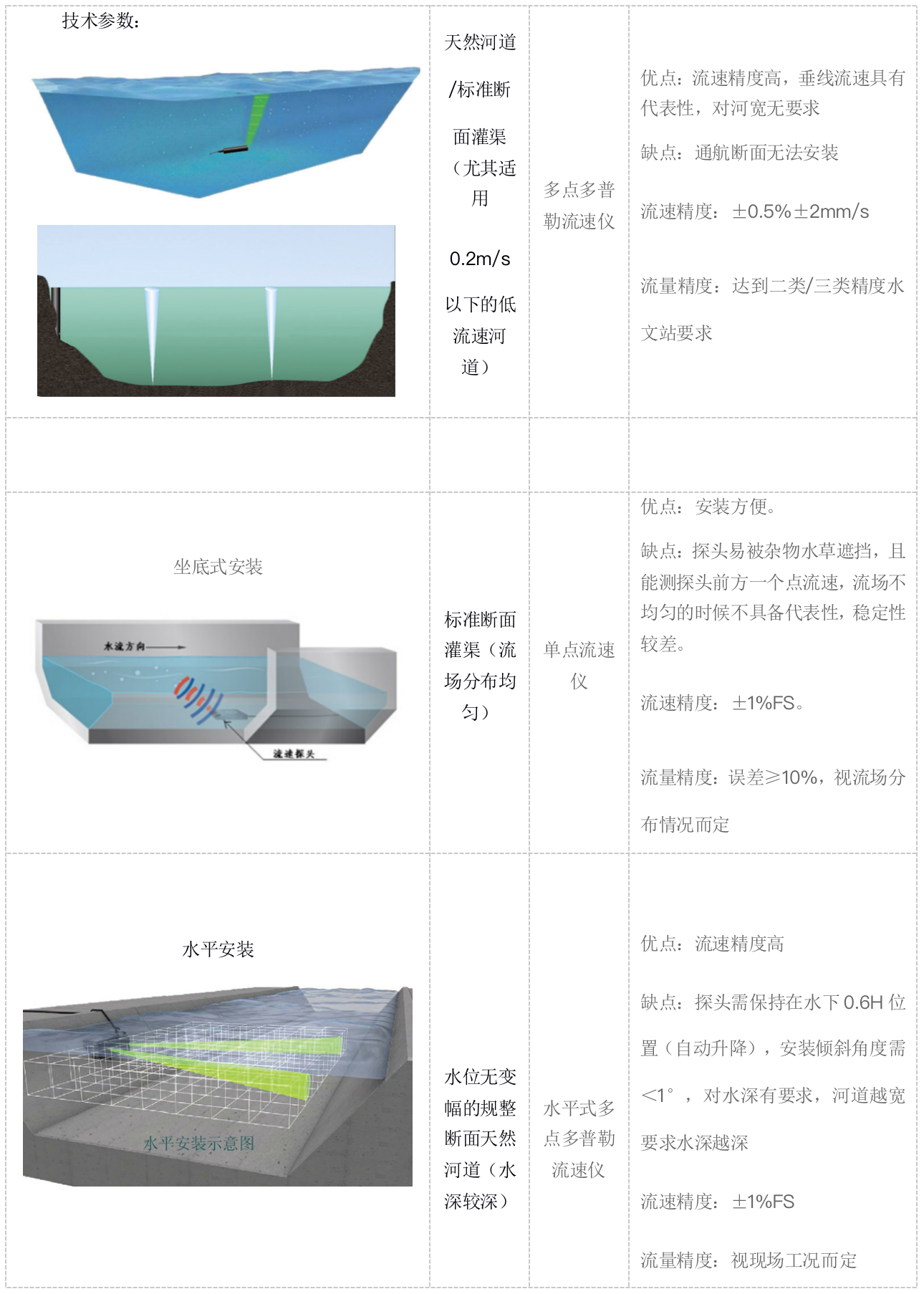

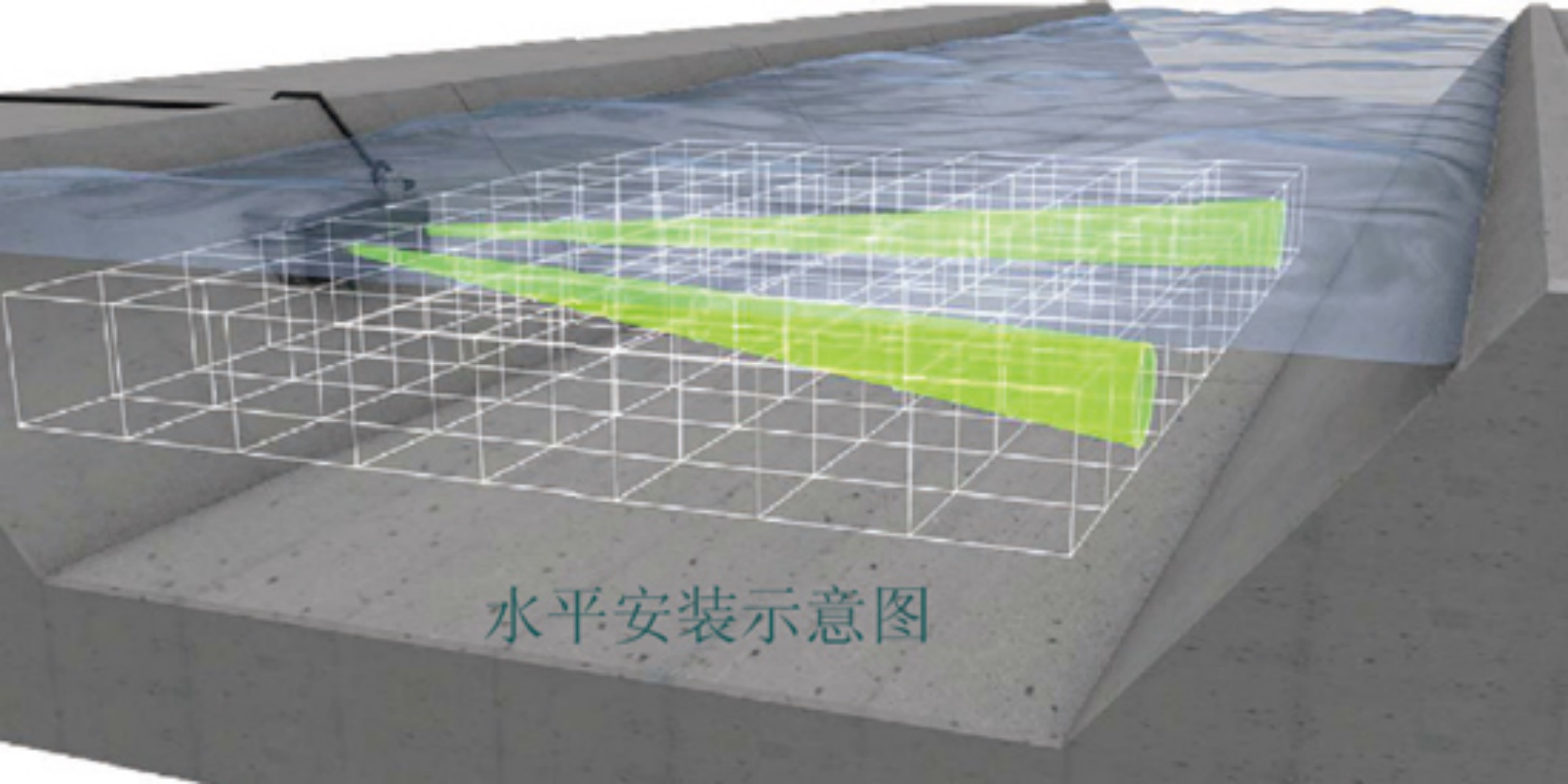

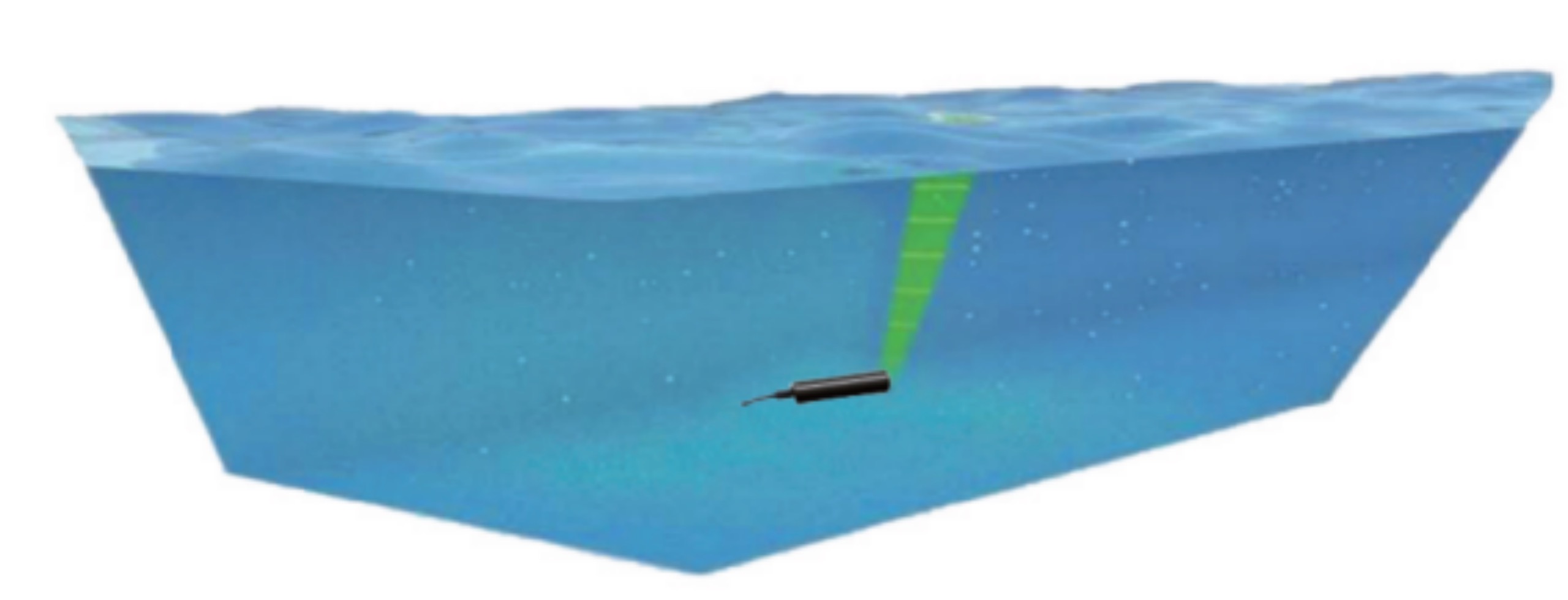

1）技術參數：剖面儀工作模式：水平，底坐浮船等（以現場情況確定）

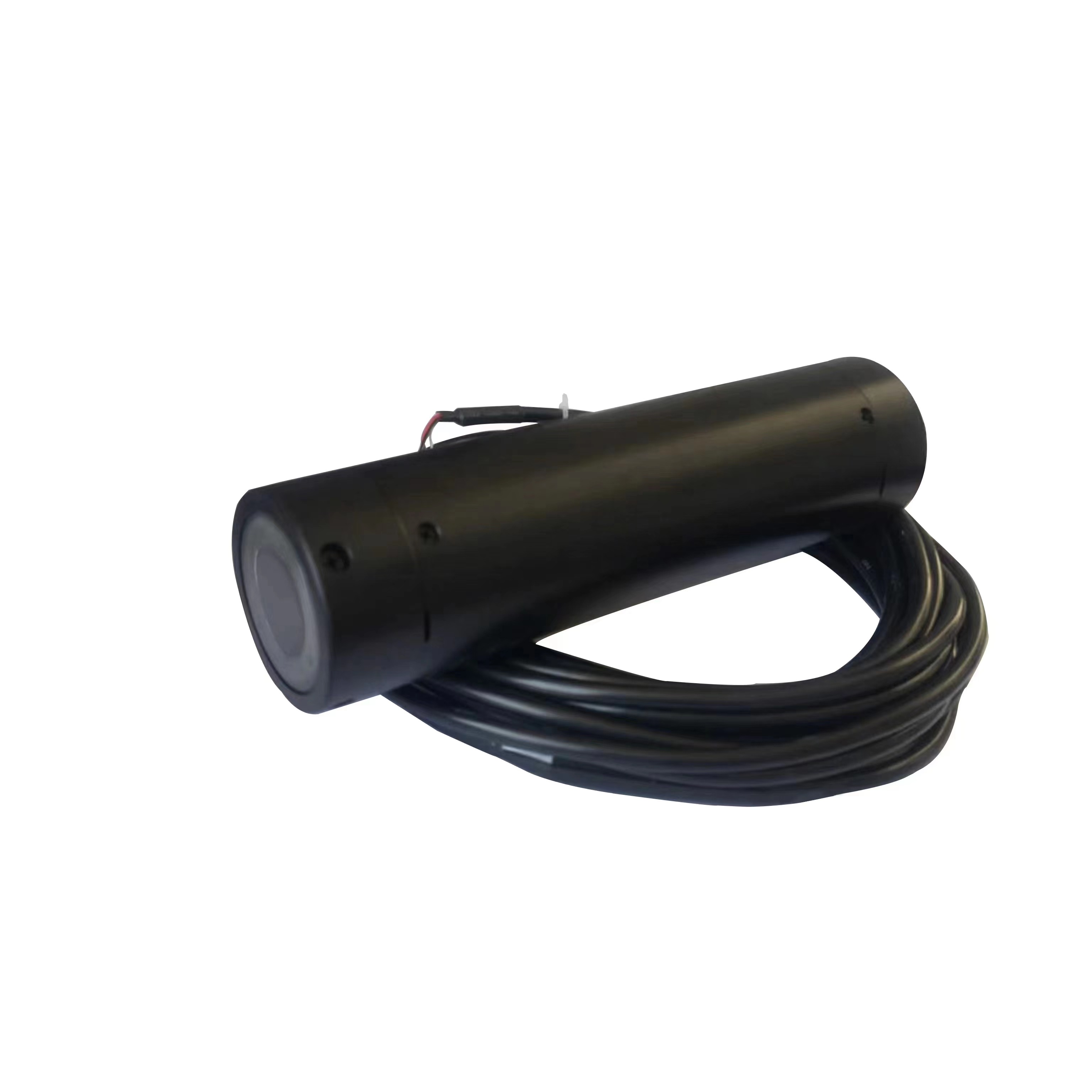

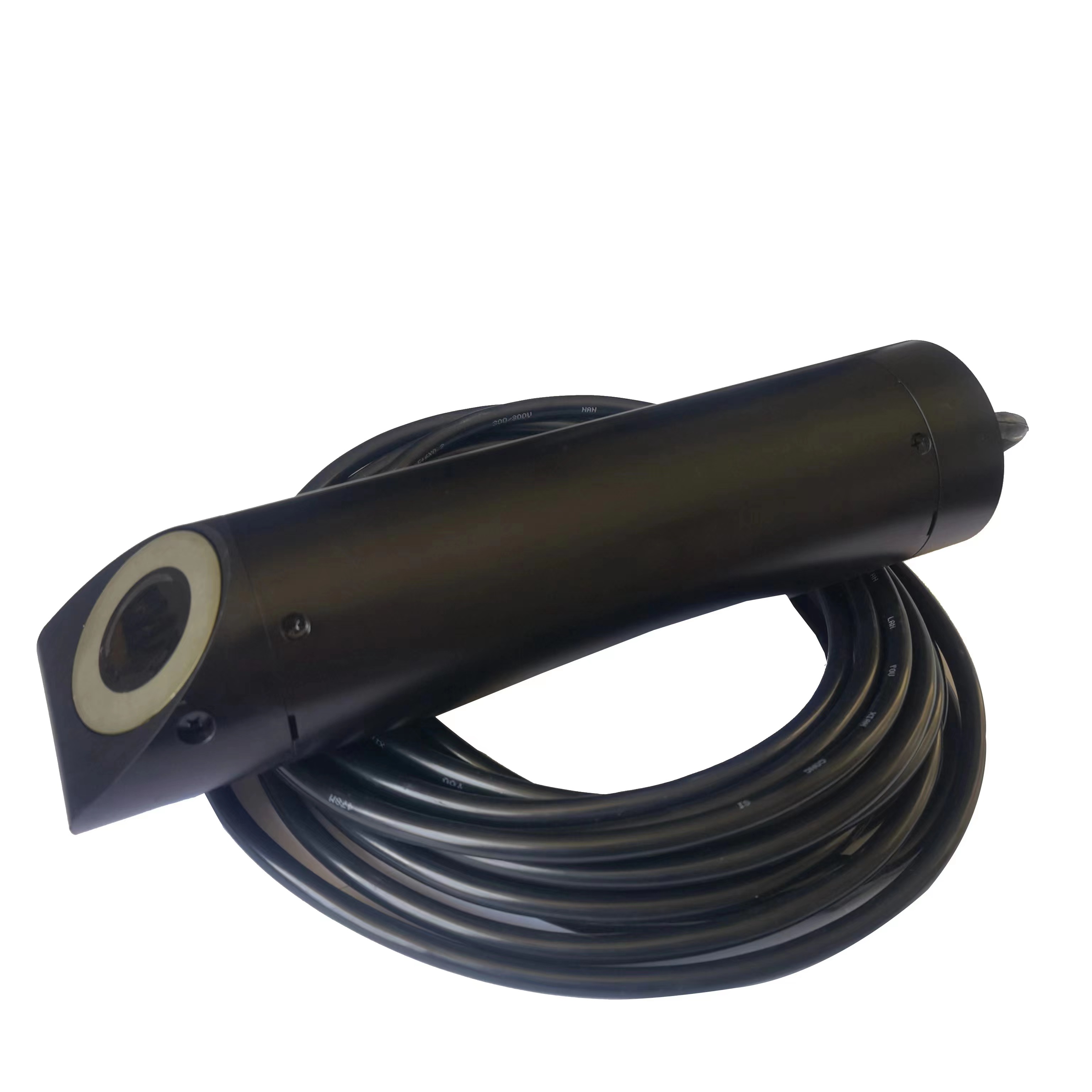

（1）平面陣列型單波束 ADCP；
（2）頻率：1600khz~2000khz智能調頻
（3）測量精度：±0.5%土 2.0mm/s:
（4）最大流速：默認±3.75m/s(最大流速±20m/s);
（5）單元數目：＞80 個
（6）最大測量范圍：20.5m

（7）換能器水面測深功能：<30m
（8）通訊：光電隔離型 RS232(防雷）;
（9）直流接入：12V80mA;
（10）保護措施：電源、信號防雷保護；
（11）殼體材料：陽極氧化鋁，耐沖擊；
（12）數據存貯：4M；
（13）其他：支持短距離電纜直連電腦、遠距離無線傳輸?shù)榷喾N方式；標配三維姿態儀；坐底安裝。
2）流速采集儀
（1）實時接收聲學多普勒傳感器多點流速，信號強度，可信度信息；并可實時調看這 3 種多點信號。

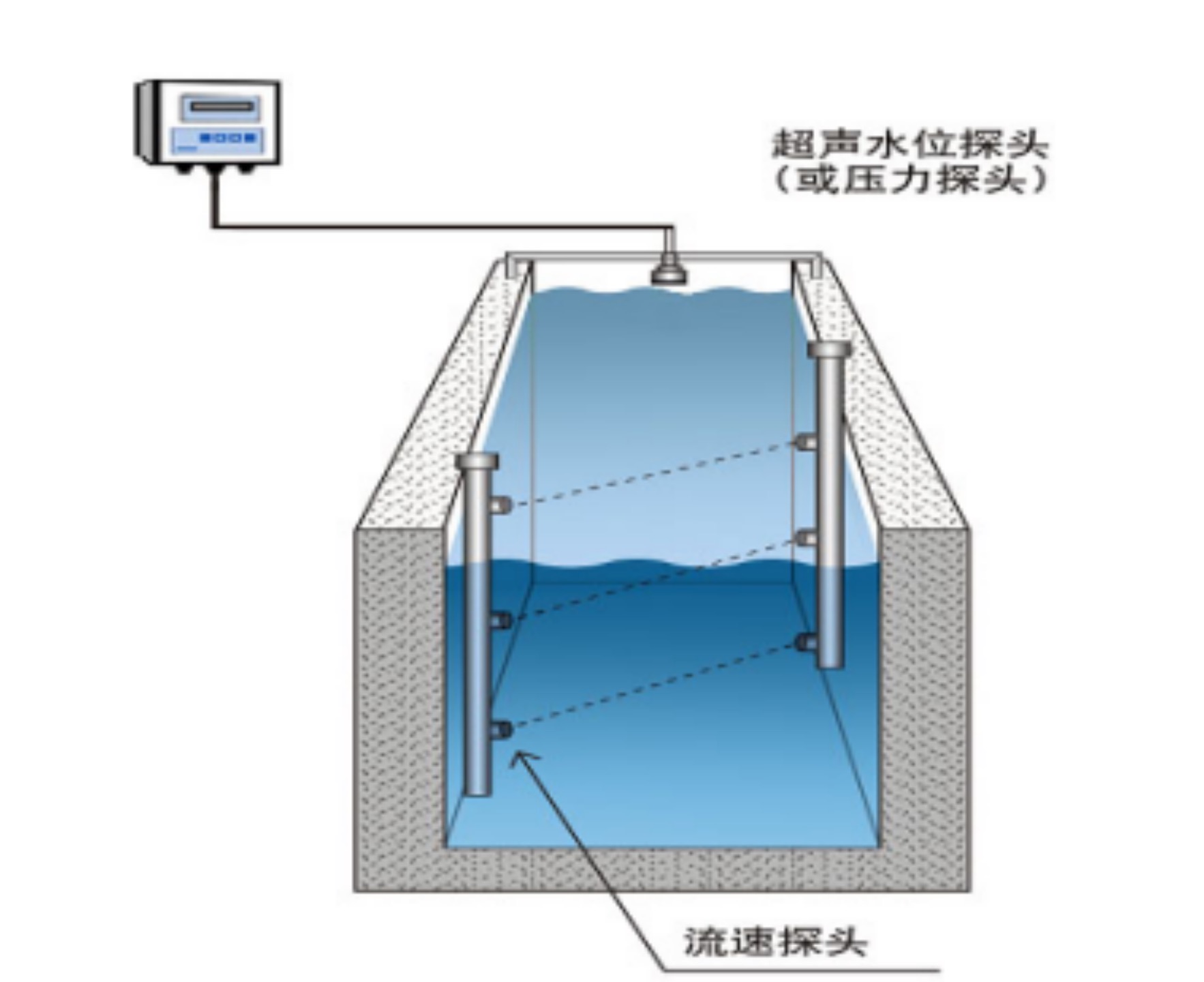

（2）實時接收水位計數據通過河道斷面計算河道流量；
（3）現場儀表配備大屏幕點陣圖形顯示屏,中文菜單配合圖形顯示，方便操作及流態分析；直觀顯示瞬時流量、累計流量、秒流量、平均流速、水位及儀表電壓等數據；儀表在測試狀態下可實時顯示流速曲線、圖形，便于水流流態分析研究現場存儲管理流量、流速、水位數據；
（4）帶 RS232/RS485 通訊端口；
（5）測量流速流量數據可采用“自報”“應答”兩種傳輸方式：
（6）實時現場顯示 ADCP 傳感器水下三維安裝信息，核實測角度實時修正點流速數據。
（7）現場鍵盤接口：儀表可依據現場實情輸入各種參數及河道不規則斷面圖，以便計算流量計算模型：儀表自帶 3 種流量計算模型，“單積分”，“雙積分”，“指標流速法”；
（8）儀表測量固態存儲（標配 16dB FLASH):
（9）儀表供電：DC12V-38V 或 AC220V(10%)。
3）嵌入式協議固件
基于多普勒流速儀數據采集及協議通信固件

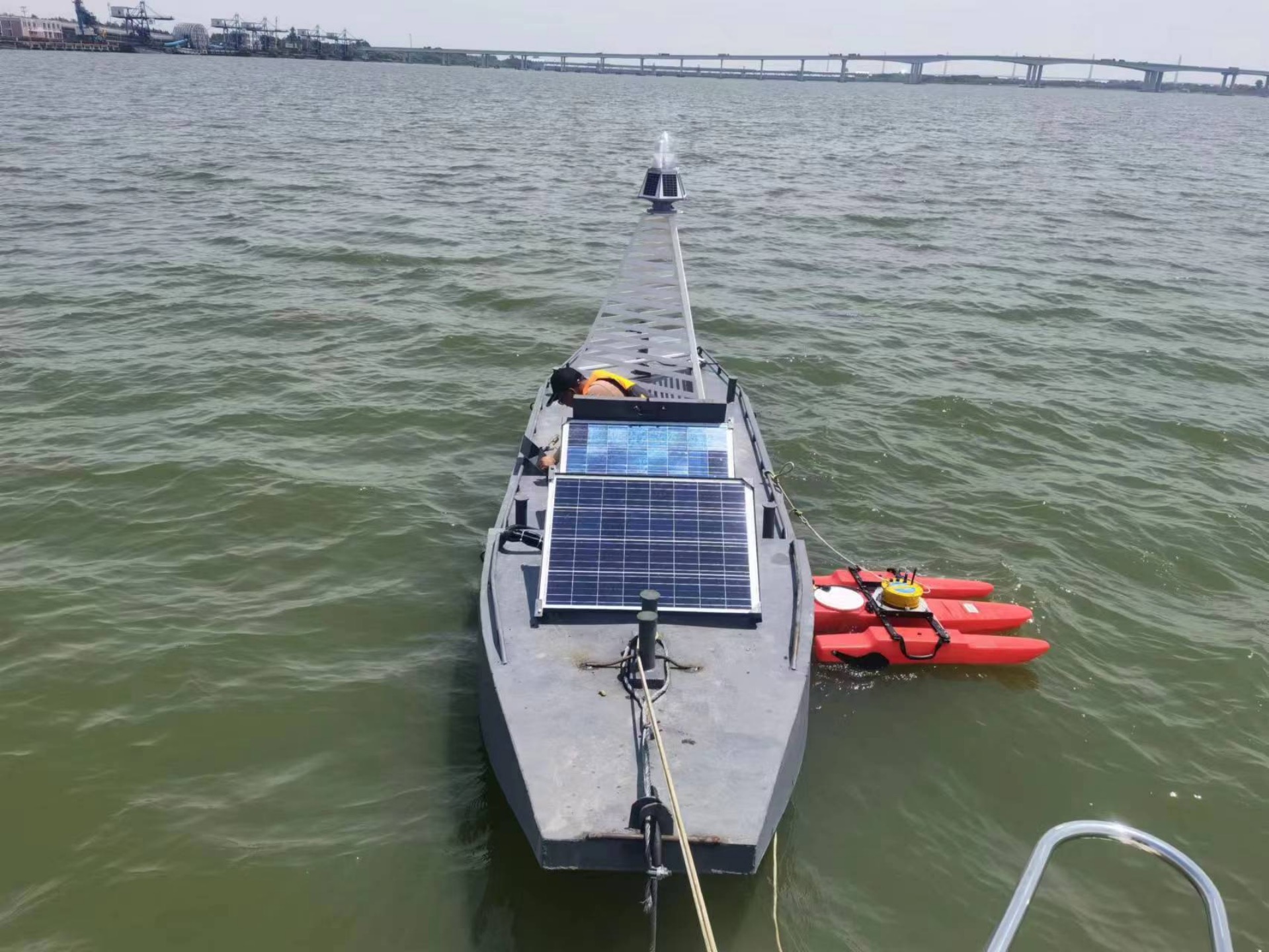

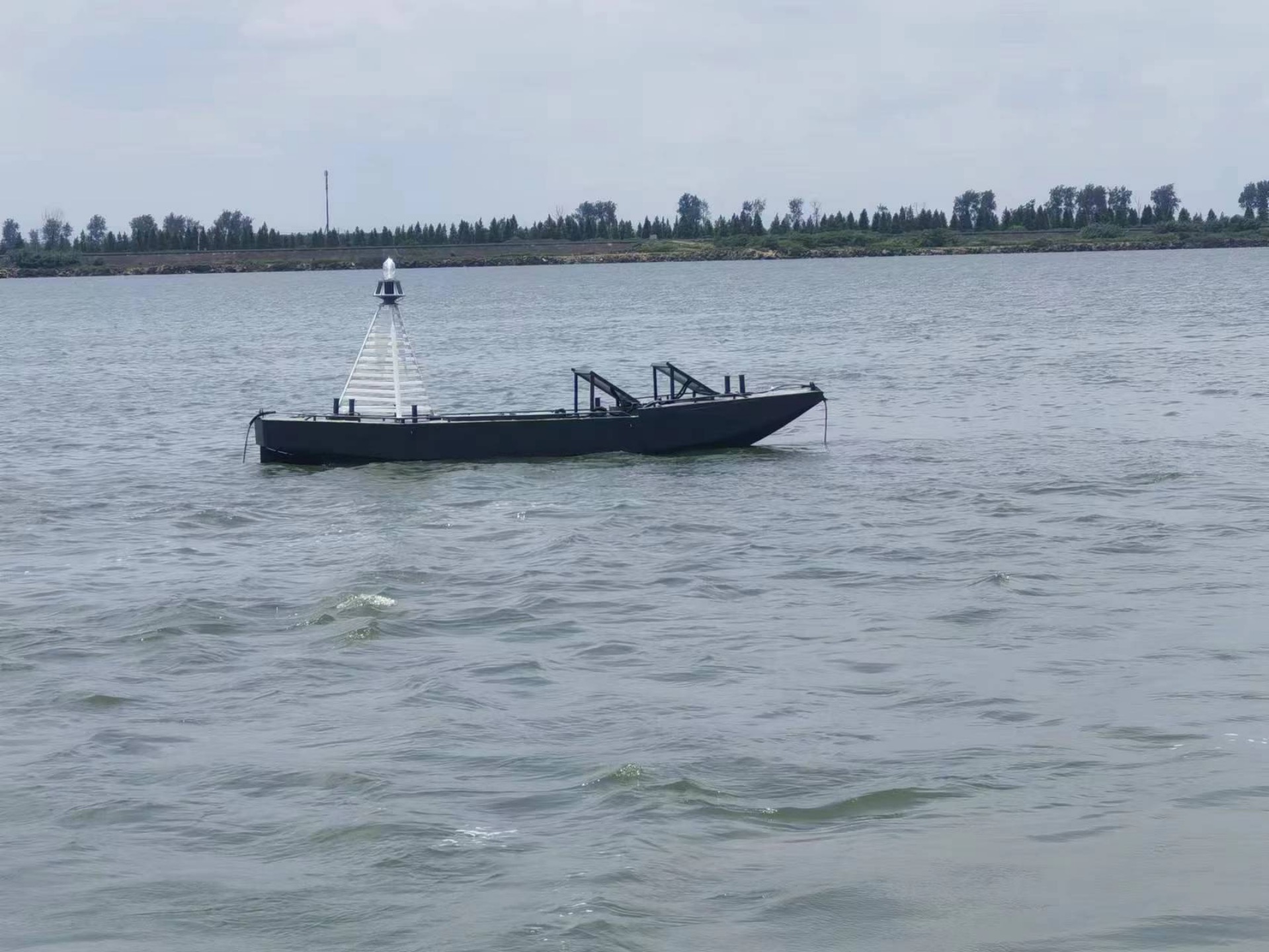

案例：紹興曹娥江浮船式流量監測
