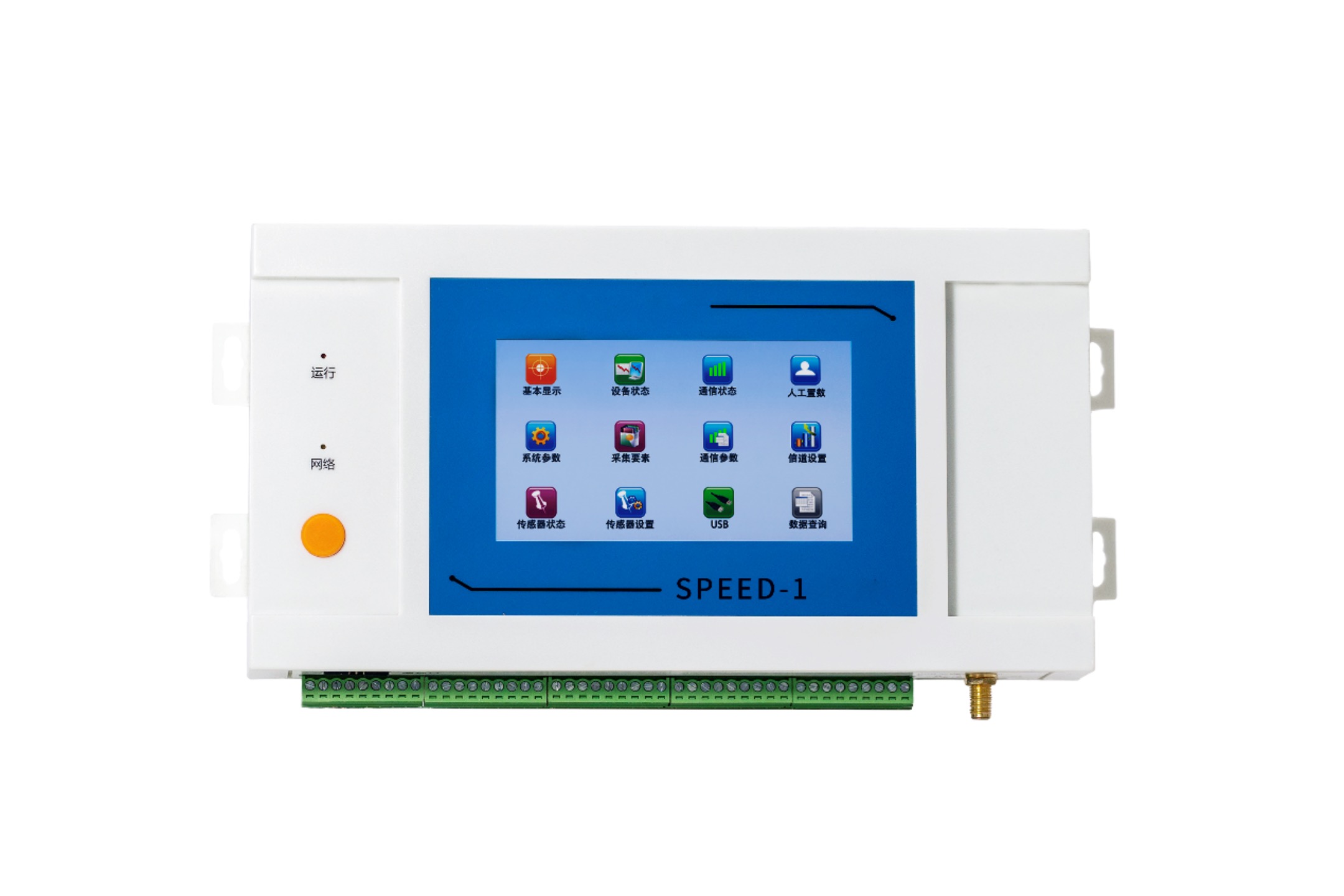

遙測終端機
1、具備8路無源數字量輸入接口，7路模擬量采集輸入接口，2路RS-232接口，2路RS-485接口，具有1路SDI-12接口。
2、內置4G全網通模塊，支持所有運營商和所有頻段的卡，解決信號覆蓋問題，可以同時進行短信和網絡數據的收發；能夠同時與4個服務器進行數據通信；具有低功耗待機功能。
3、內置最大512M串行FLASH存儲模塊，最多可存儲5年的歷史數據。
4、具有5路三極管輸出功能，可用于外部控制，最大負載電流200mA。
5、具有4路12V電源輸出，最大輸出電流為100mA。
6、遙測終端機超低功耗設計，滿足靜態值守電流＜0.02mA，工作電流＜6mA，此項參數需在水利部水文儀器及巖土工程儀器質量監督檢驗測試中心出具的SL 180-2015《水文自動測報系統設備 遙測終端機》報告中有明確體現。
7、內置4.3寸 TFT彩色液晶觸摸屏，65k色，分辨率480x 272，觸摸為壓力式，操作方便可靠，工作溫度范圍為-40℃至70℃。
8、具有按鍵式喚醒按鈕，控制觸摸屏的開啟和關閉。
9、具有三個指示燈，分別指示運行狀態、通信狀態和USB狀態。
10、具有片內片外雙硬件看門狗。
11、具備GPS定位功能，可上傳設備安裝地理坐標。
12、具有多種防護機制，針對常見的供電異常、通訊異常、水流砂石雜質等異常情況時，都能快速響應，啟動保護機制，確保設備正常。
13、產品應符合水文測報系統技術規約和協議SCSW008-2011（2018年修訂版）。
14、產品應符合《水資源監控管理系統數據傳輸規約》（SZY206-2012）、《水文監測數據通信規約》（SL 651-2014）、《水資源監測設備技術條件》（SZY203-2012）、《水資源監測設備質量檢驗》(SZY205-2012)、《水文自動測報系統設備》（SL 180-2015）的規定；
15、產品通過GB/T 9254-2008 信息技術設備的無線電騷擾限值和測量方法，符合GB/T 9254-2008 電源端騷擾電壓A級限值要求。
16、產品通過GB/T 17626.29-2006電磁兼容試驗和測量技術直流電源輸入端口電壓暫降、短時中斷和電壓變化的抗擾度試驗，滿足試驗要求；
17、產品應通過GB/T 2423.17-2008《電工電子產品環境試驗第2部分:試驗方法試驗Ka:鹽霧》，滿足48小時鹽霧試驗要求；
技術指標
HLU-2000技術指標 | |
電源輸入VCC | 9-24V DC |
電源輸出 | 24V 100mA，5V 20mA |
數字量輸出 | 4路，吸電流方式，每路200mA,36V DC max. |
繼電器輸出 | 2路 1A，30V DC |
模擬量輸入 | 8路12-bit精度，抗干擾，最大采集率1000Hz； 前7路默認通道為4~20mA電流輸入，最后一路根據需求配置0~5V或0~10V電壓輸入； 第8通道配置為電源電壓采集，無外部接口； |
串口 | 共4路：2路RS-485，2路RS-232 |
通訊方式 | 4G全網通模塊（NB-iot/RJ45網口為選配） |
通訊卡 | 默認出貨為貼片式Esim卡 |
SD卡 | 1路：支持MicroSD卡，用于歷史數據導出 |
顯示 | 4.3寸TFT液晶屏，帶觸摸輸入，二級密碼保護 |
看門狗 | 內部硬件看門狗，外部硬件復位電路 |
工作溫度 | -40℃至+70℃ |
工作濕度 | 0-95%，不結露 |
平均無故障工作時間 | ≥50000h |
2.3 功耗參數
HLU-2000功耗 | ||
部件 | 正常工作模式 | 休眠工作模式 |
主板(標配) | <20mA | <1mA |
GPRS模塊 | <50mA | <10mA |
顯示屏 | 120mA | 0mA |
1、具備8路無源數字量輸入接口，7路模擬量采集輸入接口，2路RS-232接口，2路RS-485接口，具有1路SDI-12接口。
2、內置4G全網通模塊，支持所有運營商和所有頻段的卡，解決信號覆蓋問題，可以同時進行短信和網絡數據的收發；能夠同時與4個服務器進行數據通信；具有低功耗待機功能。
3、內置最大512M串行FLASH存儲模塊，最多可存儲5年的歷史數據。
4、具有5路三極管輸出功能，可用于外部控制，最大負載電流200mA。
5、具有4路12V電源輸出，最大輸出電流為100mA。
6、遙測終端機超低功耗設計，滿足靜態值守電流＜0.02mA，工作電流＜6mA，此項參數需在水利部水文儀器及巖土工程儀器質量監督檢驗測試中心出具的SL 180-2015《水文自動測報系統設備 遙測終端機》報告中有明確體現。
7、內置4.3寸 TFT彩色液晶觸摸屏，65k色，分辨率480x 272，觸摸為壓力式，操作方便可靠，工作溫度范圍為-40℃至70℃。
8、具有按鍵式喚醒按鈕，控制觸摸屏的開啟和關閉。
9、具有三個指示燈，分別指示運行狀態、通信狀態和USB狀態。
10、具有片內片外雙硬件看門狗。
11、設備具備GPS定位功能，可上傳設備安裝地理坐標。
12、設備具有多種防護機制，針對常見的供電異常、通訊異常、水流砂石雜質等異常情況時，都能快速響應，啟動保護機制，確保設備正常。
13、產品應符合水文測報系統技術規約和協議SCSW008-2011（2018年修訂版）。
14、產品應符合《水資源監控管理系統數據傳輸規約》（SZY206-2012）、《水文監測數據通信規約》（SL 651-2014）、《水資源監測設備技術條件》（SZY203-2012）、《水資源監測設備質量檢驗》(SZY205-2012)、《水文自動測報系統設備》（SL 180-2015）的規定；
15、產品通過GB/T 9254-2008 信息技術設備的無線電騷擾限值和測量方法，符合GB/T 9254-2008 電源端騷擾電壓A級限值要求。
16、產品通過GB/T 17626.29-2006電磁兼容試驗和測量技術直流電源輸入端口電壓暫降、短時中斷和電壓變化的抗擾度試驗，滿足試驗要求；
17、產品應通過GB/T 2423.17-2008《電工電子產品環境試驗第2部分:試驗方法試驗Ka:鹽霧》，滿足48小時鹽霧試驗要求；
