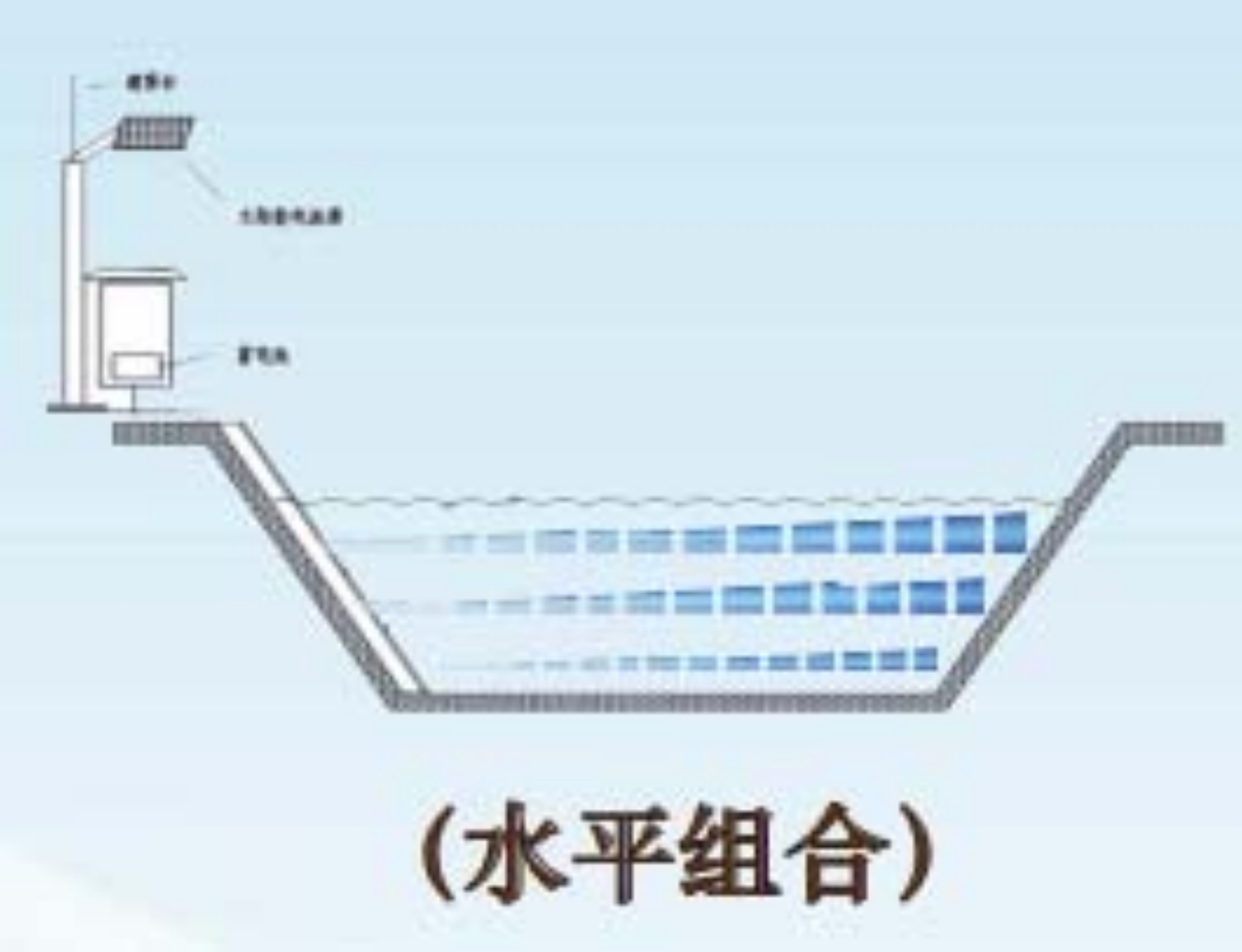

水平網格布放

系統參數

1.工作原理：聲學多普勒測量原理；

2.工作模式：網格式組合模式，一套系統含多垂線及岸邊水平組合。

3.聲路：雙頻平面陣列型及0.6MHZ岸邊型組合網格式多聲路（雙頻平面陣列型每組垂線4聲路3維測量，ADCP整體高都小于0.08米） ；

4.測量精度：±0.5%±2.0mm/s；

5.流速范圍：最大流速：±20m/s；

最小流速：±0.01m/s

6.測量單元大小：

          低頻：0.25~2.0m ；

          高頻：0.025m

          0.6MHZ岸邊型：0.5~4米

     每一個單元具備輸出點流速（帶方向標識）、該點信號強度、該點信號可信度或信噪比，可以同時輸出，方便確定該點流速數據真實性。

7.水面測深底跟蹤功能（傳感器安裝在水面），

測深范圍0.3~8米，精度：1%±1mm

8.單元數目：高頻110個 ；低頻87個

9.測量雙頻頻率：2MHZ；1.9MHZ ；0.6MHZ

10.測量范圍：

          低頻：22.5m ；

          高頻：2.15m

         0.6MHZ岸邊型120米

11. 內置三維磁羅經

   正北方向：測量范圍：360°   精度：±2o

前傾、側傾±0.5o至±90o

12.盲區：

          低頻：0.07m ；

          高頻：0.03m

13.最大發呼頻率：20個/s；

14.波束擴散角：1.4°；

15.通訊：光電隔離型RS232（防雷） ；

16.工作溫度：-5℃~60℃；

17.存貯溫度：-20℃~70℃ ；

18.直流接入：12V   120mA   ；

19.保護措施：電源、信號防雷保護；

20.標配深度：水下100m；

21.殼體材料：陽極氧化鋁及工程塑料,耐沖擊；

22.數據存貯：4M。

案例：寧海清溪河
